SL2823    符合ISO/IEC 14443 A/B、ISO/IEC 15693、FeliCa等多种协议的NFC读写器芯片

产品简介

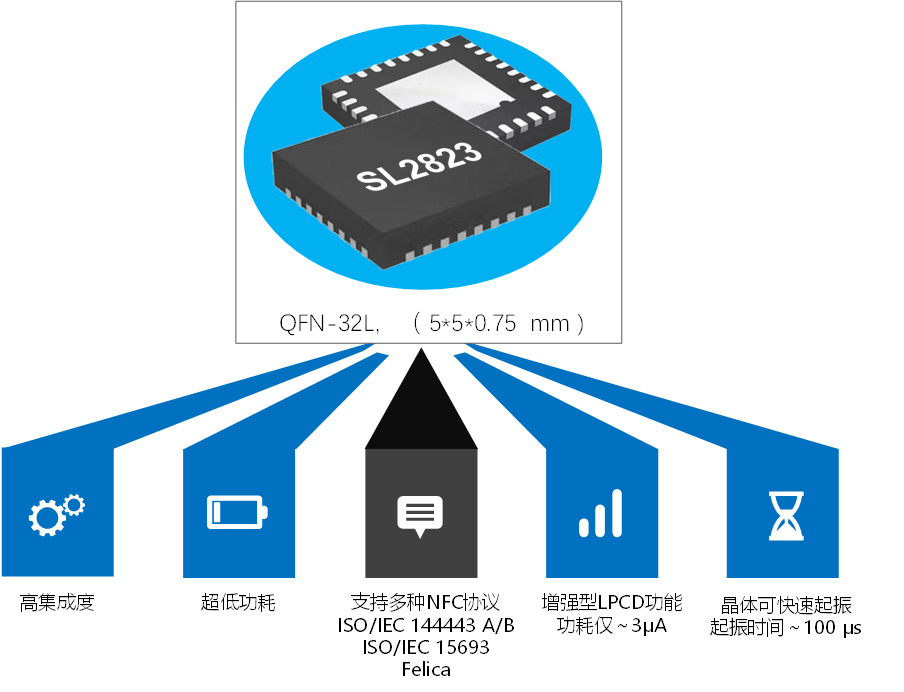

         SL2823 是一款支持ISO/IEC14443 Type A/B、ISO/IEC 15693、FeliCa等多种13.56MHz非接触通信协议，同时支持增强型超低功耗卡片检测（LPCD）功能的高端NFC读写器芯片，同时具有高集成度、低功耗等特点，可被广泛应用于智能家居、智慧工业、智慧医疗、消费电子及可穿戴设备等领域，目前已被业界客户大规模采购和广泛应用。

关键特性

² 兼容CV520、MFRC522、MFRC523、PN512等

² 支持ISO/IEC14443 Type A/B、ISO/IEC 15693、Felica等多种非接通信协议的读写器模式

² 支持的ISO/IEC 14443 Type A/B通信速率：106 Kbps、212 Kbps、424 Kbps和848 Kbps

² 支持的ISO/IEC 15693 通信速率：

—发送：1.65 Kbps / 26.48 Kbps

—接收：6.62 Kbps / 26.48 Kbps

² 支持的Felica 通信速率：212 Kbps / 424 Kbps

² 支持增强型超低功耗卡片检测（LPCD）功能

—功耗更低，仅3μA左右

—检卡性能更稳定

—灵敏度更高，检卡距离更远

—对MCU依赖性更小，客户使用更简单、更灵活

² 超低功耗，有效通信距离可达10 cm（与天线相关）

² 数字I/O工作电压范围： 2.0~5.5 V

² 射频发射驱动器独立供电，工作电压范围2.0~4.2 V

² 最大发射电流150 mA（连续载波条件下）

² 接收灵敏度 5 mV

² 支持多种主机接口

— SPI接口，传输速率最高 10 Mbps

— I2C接口，传输速率最高 3.4 Mbps

— UART接口，传输速率最高 1228.8 kbps

² 集成64 Bytes的发送和接收FIFO缓冲区

² 具备CRC和奇偶校验功能，内置CRC协处理器，符合ISO/IEC 14443和CCITT协议

² 采用相互独立的多组电源供电，可避免模块之间的相互干扰，提高稳定性

² 具备 硬件掉电、软件掉电、发送器关闭 等多种节电模式

² 支持27.12 MHz低成本普通晶体，可以在100us左右快速起振

² 灵活的中断模式

² 可编程的定时器

² 可编程的I/O引脚

² 封装规格：QFN-32L（5*5*0.75 mm）

² 工作温度：-40 ℃ ～ +85 ℃
